物联网网关无线通信远控电动阀概述:

物联网网关无线通信远控电动阀远程监控系统以无线方式通过云服务中心发出指令来控制放置远端的（如野外、地下管网等）电动阀设备，从而实现电动阀门的开关，并将阀门的开关状态、工作状态、设备是否在线、历史数据查询等信息反馈回来显示于PC管理平台或手机APP端上。阀门远程监控系统主要由监控平台（PC监控管理平台、手机APP及微信小程序）、远程监控设备（物联网网关）、现场控制设备（电动阀门）组成。

物联网网关无线通信远控电动阀功能：

1、实时监测电动阀门的开到位、关到位状态和阀门的开度；

2、远程控制电动阀门的开启、关闭和停止；远程控制电动阀门的开度（需具备开度信号输出功能）；

3、具备实时数据、历史数据的查询功能（阀门工作操作记录）；

4、对采集链路、通讯网络进行诊断，使监管人员随时了解通讯及数据传输状态。

联网网关无线通信远控电动阀特点：

1、实时监测电动阀门工作状态；

2、支持就地、远程设备维护；

3、统计链路阀门数量；

4、远程监控设备预留接口，可接入电磁流量计与压力变送器，方便后期项目扩展。在该功能下，可扩展报警联动控制功能。

联网网关无线通信远控电动阀优点：

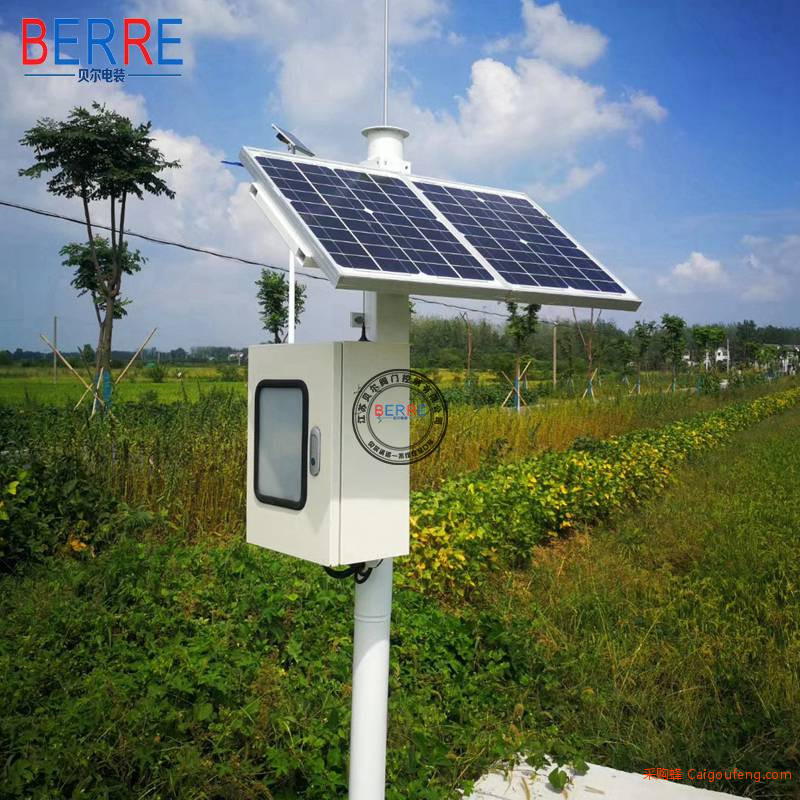

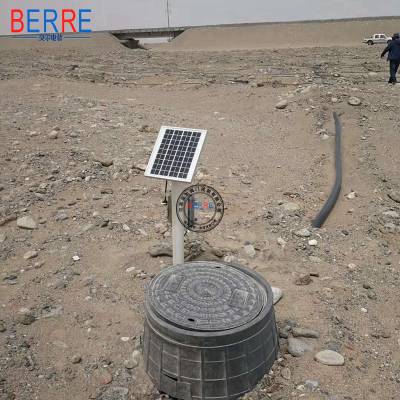

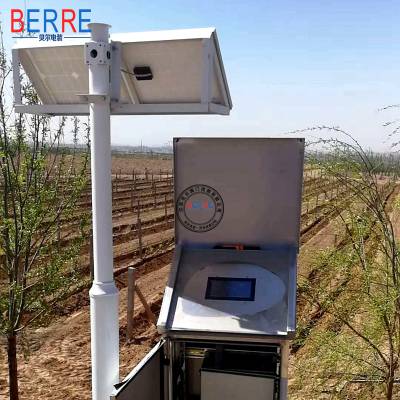

1、太阳能蓄电池直接供电，无需铺设电源线，成本更低，使用更方便；

2、无线遥控控制，无需控制箱即可控制阀门，操作更简便；

3、采用扩频通讯，遥控距离更远、***远可以覆盖三公里以内范围；

4、控制模块自带稳压功能，保证电源稳定输入，使用寿命更长；

5、无线通信远控电动阀采集阀门开到位、关到位信号并反馈到遥控器，更直观的看到阀门开关位置；

6、遥控器可以选择一控一，一控多多种控制方式；

7、设备简单，后期维护成本低，环境适应性强。

物联网网关无线通信远控电动阀工作原理：

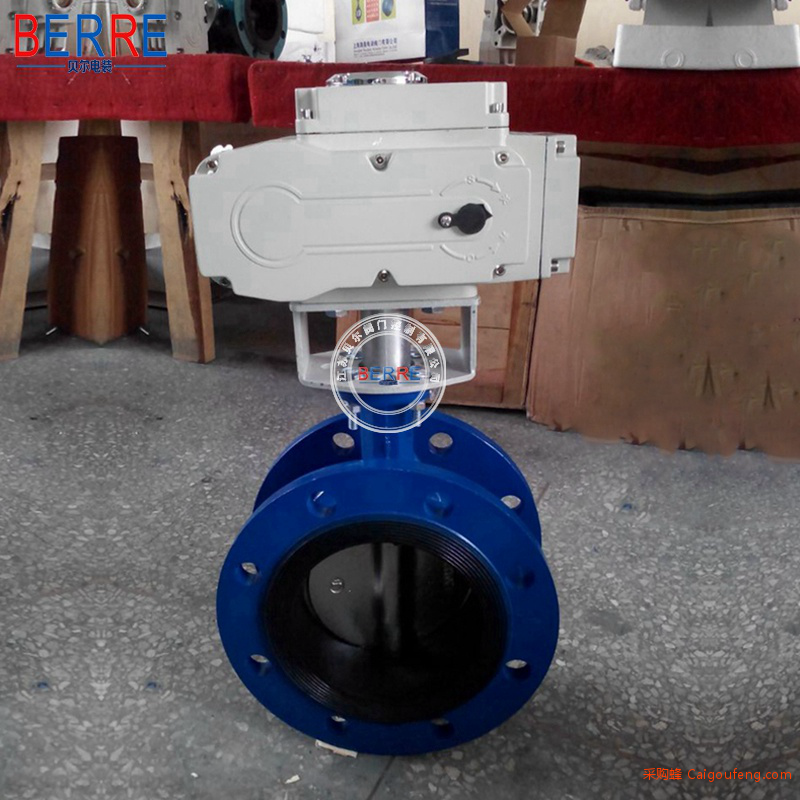

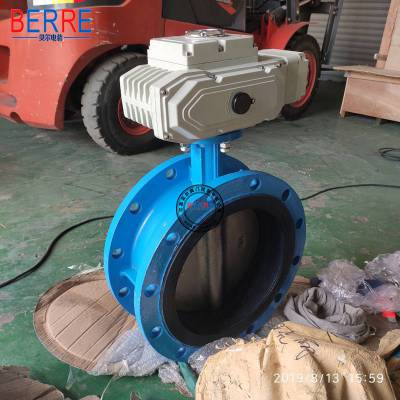

1、远控电动阀蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。

2、旋转蜗轮蜗杆传动装置手轮，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭。

3、蜗轮蜗杆传动装置箱体内设置微动开关有两种形式：

4、在传动装置箱体内设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显示阀门开关状态。

5、在传动装置箱体内设关向微动开关（蝶板全关位置为0°），当蝶板由0°～40°位置时微动开关支作，输出阀门关闭信号，40°～90°位置时另一对常闭可输出阀门打开信号。可调整压触微动开关的凸轮，显示蝶板所处的不同位置。
